全自動、精確且易于使用的 3D 掃描儀

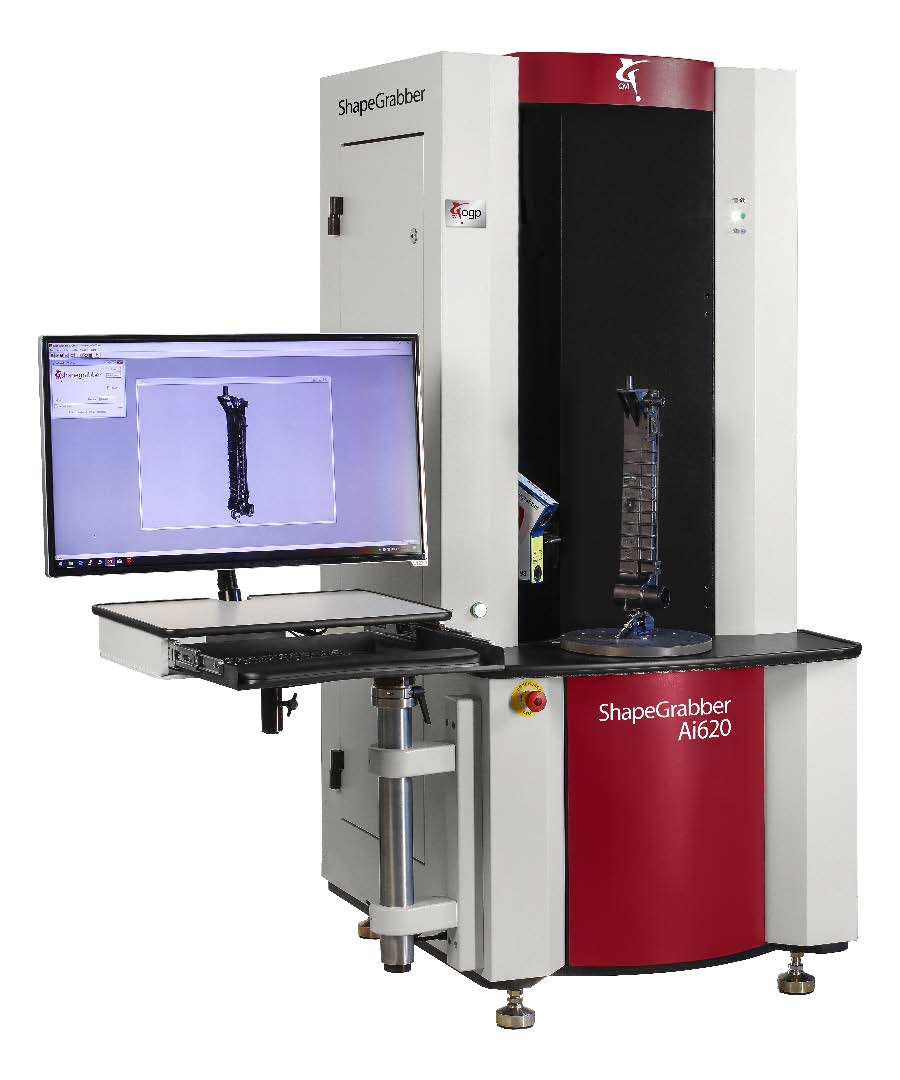

OGP ShapeGrabber Ai620 3D 掃描儀是一種精密的非接觸式測量儀器。Ai620 可在幾分鐘內以高密度數據點測量復雜形狀的塑料、金屬和3D 打印部件的完整表面。
Ai620 易于使用且高度自動化。 初始掃描后，相同的掃描參數可用于后續零件，無論操作員的技能或經驗如何，都能提供一致的結果。無需編寫特殊代碼。
Ai620 通過結合高剛性和穩定的機械結構、高精度的垂直和旋轉運動、先進的校準和前沿光學來獲得其超高的精度。 為客戶帶來高質量的數據，快速可靠的零件交付。
探索 Ai620 全自動 3D 掃描儀的內部核心
更快速、更精確的 SG 198 掃描頭

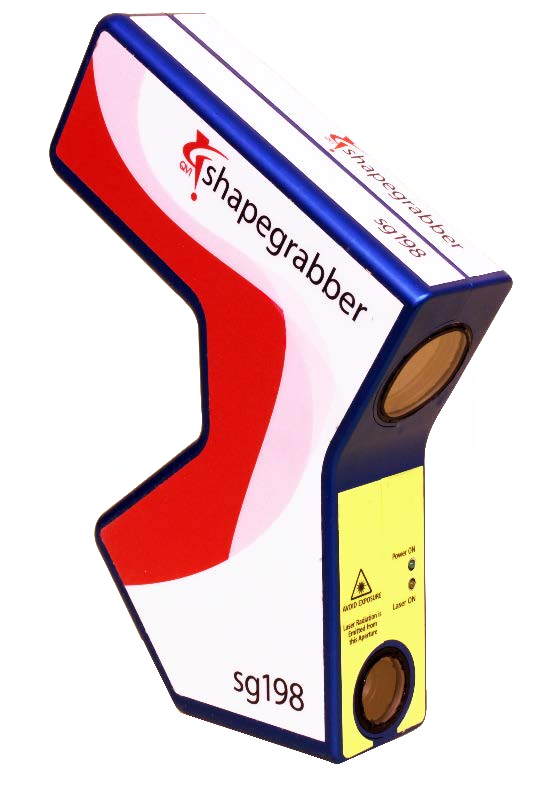

OGP ShapeGrabber Ai620 的核心是全新的 SG 198 3D 掃描頭。 這種藍光激光掃描頭結合了關鍵創新，可實現前所未有的速度、數據質量、分辨率和動態范圍。
更快的速度
當以最大掃描量使用時，sg198 掃描頭可以每秒
155,000 個點的速度測量數據。對于不需要全掃描量
的部件，數據速率可增加到超過 150 萬點/秒。
更好的數據質量
sg198 掃描頭的光學裝置借鑒了 OGP 70 多年設計用
于精密測量的光學系統經驗。傳感器的光學器件提供
非常低的噪聲數據，性能優于其他 3D 掃描技術。
更高的分辨率
內置五百萬的成像器可為最具挑戰性的應用提供更深
度的分辨率和數據密度。如此高的分辨率與相對較大
的體積相結合，使得測量復雜形狀零件的整個過程變
得更快、更容易。
更寬的動態范圍
ShapeGrabber 掃描頭提供高動態范圍，無需表面處
理即可準確測量各種材料、顏色、紋理和飾面。
sg198 掃描頭可處理全系列——從啞光黑色塑料到裸
金屬，再到粒狀鑄件和3D 打印部件。
Ai620 可以準確測量復雜的以下產品：
鑄件 醫療產品 塑料制品 沖壓件
| 技術規格 | |||
|
Ai620 3D 掃描儀
|
sg198 掃描頭
|
||
|
外形尺寸 (mm)
|
1000 × 800 × 1850
|
激光安全等級
|
IEC Class 2M
|
|
系統重量 (kg)
|
350
|
波長 (nm)
|
405
|
|
垂直方向掃描 (mm)
|
600
|
近端FOV (mm)
|
90
|
|
垂直方向光柵尺分辨率 (µm)
|
0.1
|
遠端FOV (mm)
|
170
|
|
旋轉臺運動 (deg)
|
360
|
間距中間點 (µm)
|
50
|
|
旋轉臺位置精度 (arc sec)
|
± 5
|
Z 軸分辨率 (µm)
|
2
|
|
工作臺承重
|
80
|
Standoff (mm)
|
110
|
|
電源
|
100 - 120 VAC or 200 -
240 VAC, 50 / 60 Hz, 1
phase, 150 W
|
景深 (mm)
|
185
|
|
操作系統
|
Windows® 10
|
全景深采樣率 (pts/s)
|
155,000
|
|
控制器
|
基于 Windows最新的處理器
網絡/通信端口
|
最大采樣率 (pts/s)
|
> 1,500,000
|
|
軟件
|
ShapeGrabber SGCentral (標配)
• SGCapture (選配)
• PolyWorks (選配)
• Geomagic (選配)
|
環境要求
|
20% - 80% non-condensing
|
|
配有 sg198 掃描頭的 Ai620 3D 掃描儀
|
|||
|
最大掃描體積 (mm)
|
600 L × 185 Ø
|
||
|
精度 (ISO 10360)
|
15 + L/200 µm
|
||
|
參考溫度 (°C)
|
20 ± 1
|
||

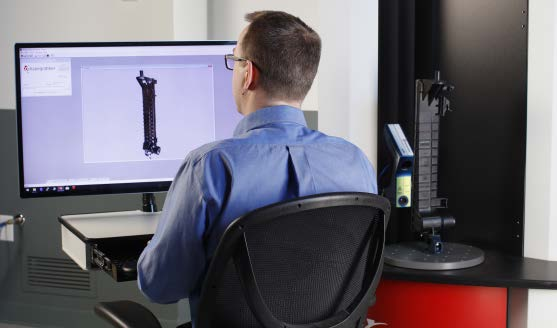

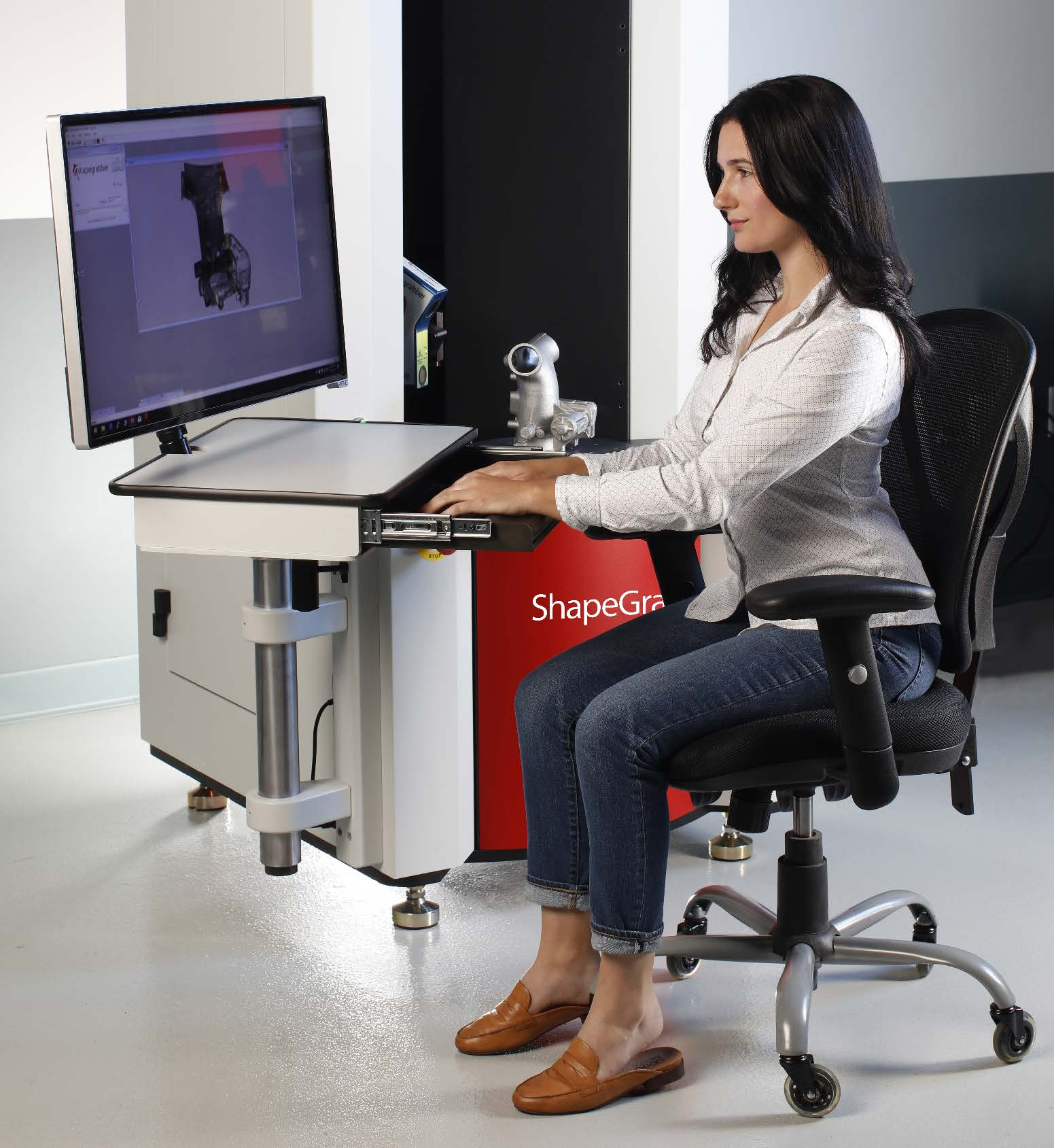

專為操作人員而設計
OGP ShapeGrabber Ai620 專為輕松操作而設計。 開
放式工作空間允許輕松的裝卸零件，負載能力高達80 公
斤。
控制簡單。 操作人員只需單擊一下鼠標即可啟動掃描程
序。 配置的sg198 激光掃描頭完全封裝在堅固的外殼
中。 激光源為II 級，使用時無需任何特殊培訓或防護裝
備。
